Добавляем светодиодный индикатор, чтобы показать, что контактор на 72 В замкнут
Я модернизирую аккумулятор своей электролодки. Сейчас у меня аккумулятор LifePO4 на 72 В и 100 Ач. Между контроллером и аккумулятором установлен соленоид. Этот соленоид подключен к ключу зажигания.
Я только что купил ещё 2 аккумулятора и собираюсь подключить их параллельно. Я собираюсь установить соленоид на каждый из них, а затем соединить их шиной, которая будет подключена к основной линии, ведущей к главному соленоиду, а тот, в свою очередь, подключён к контроллеру.

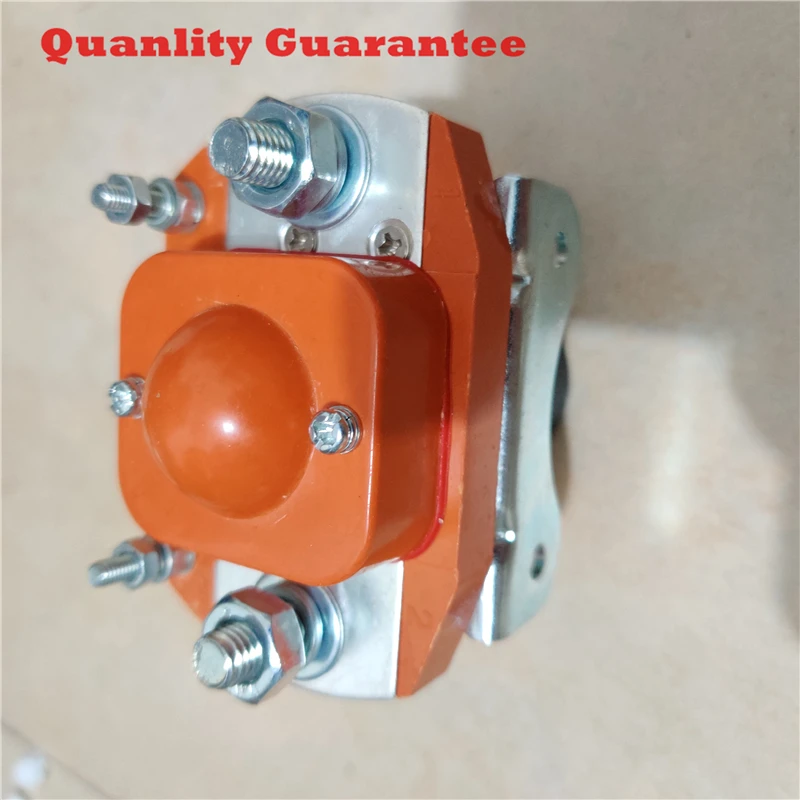

Соленоид на 72 В
Цель состоит в том, чтобы на приборной панели был переключатель для каждой батареи. Я хочу установить индикатор рядом с каждым переключателем, чтобы показывать, что контактор замкнут и питание поступает с одной стороны соленоида на другую.
Я понимаю, что можно добавить диод к каждому положительному и отрицательному контакту, а затем подключить положительный контакт светодиода посередине, вот так:
Диодный узел
- А это вообще так работает?
- Какой диод следует использовать для системы на 72 В?
- Есть ли способ получше?
Спасибо за вашу помощь.
Перевод вопроса с Mechanics Stack Exchange
Лицензия: CC BY-SA (2.5–4.0)
Оригинальный вопрос: https://mechanics.stackexchange.com/questions/96644/adding-an-indicator-led-to-show-a-72v-contactor-is-closed
Если у вас есть светодиод для каждого соленоида, вам не нужны диоды, как показано на рисунке. В этом случае светодиод будет загораться при наличии любого из двух напряжений.
Вместо этого можно просто подключить светодиод с соответствующим последовательным резистором к каждой катушке соленоида, а диод, например 1N4004, подключить встречно-параллельно.
Например, если вам нужно, чтобы через светодиод проходило ~7 мА, вы можете использовать резистор на 10 кОм и 1 Вт.
В зависимости от того, как именно устроена проводка, вам также может понадобиться предохранитель для её защиты. Это выходит за рамки данного ответа, но вам точно не нужна возможность возникновения напряжения в 72 В при огромном токе на тонком проводе при любом возможном замыкании.
Также обратите внимание, что это не означает, что «контактор замкнут», а скорее указывает на наличие напряжения на катушке. Если контактор вышел из строя, светодиод всё равно будет гореть.
Если вы хотите показать, что происходит с точки зрения силы тока, я бы посоветовал использовать биполярные датчики Холла постоянного тока на каждом выводе аккумулятора, которые могут отображать процесс зарядки и разрядки каждого отдельного аккумулятора практически без потерь.
